特色产品 | JL平面同轴光源
在表面高反光、凹凸不平整工件的缺陷检测、产品定位、测量及OCR字符识别等需要均匀照射。当普通同轴或碗灯光源难以取得满意的检测效果时，不少项目会把同轴光源、DOME光源组合起来使用。
针对此类检测项目，上海嘉励重磅推出了PCO系列平面同轴光源，该系列光源亮度高，均匀性好，无网格、无条纹，可避免反光影响，优于同轴光源和DOME光源的组合检测效果，同时轻薄、紧凑的外观设计可大大节省安装空间。
| JL-PCO-100×100W | JL-PCO-100×100RGB |
|---|---|
 |
 |
产品特点
◆ 散射发光，均匀性好，成像清晰无网纹
◆ 亮度远高于市场上同类型产品
◆ 新颖的光学设计，通透性高
◆ 轻巧、紧凑、便于安装，节省空间
◆ 同轴面状光源，具备无影光和同轴光效果
◆ 光源可选颜色丰富，同时可以做成多色光源，节省工位和光源成本
| JL-PCO-100×100RGB | 市场同类产品 |
|---|---|
 |
 |
| 成像清晰，无网纹 | 网纹明显 |
应用领域
◆ 锂电行业焊锡检测
◆ 电池极片涂布检测、极耳开裂检测
◆ 栅线检测

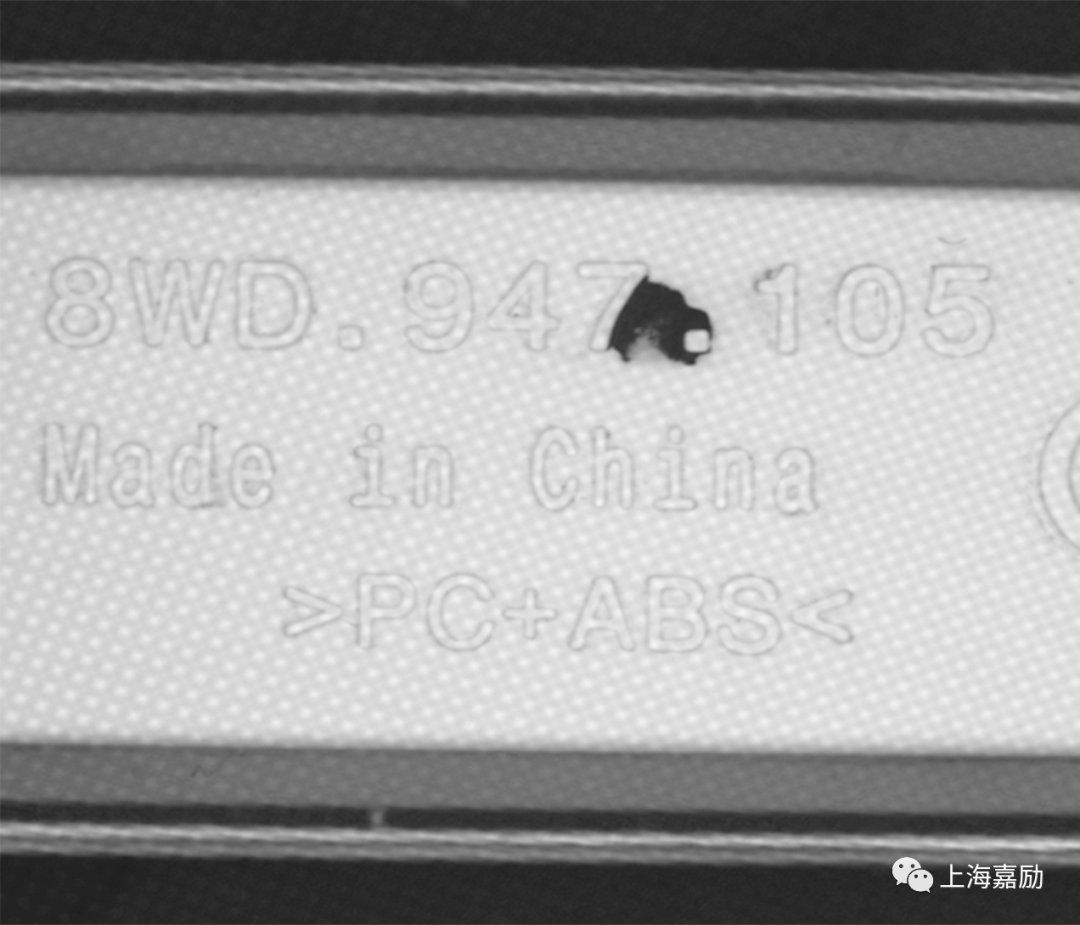

◆ 电器外壳、零件检测与测量
◆ 高反光、不平整表面细微缺陷检测
◆ 食品、烟草、日化用品等包装检测

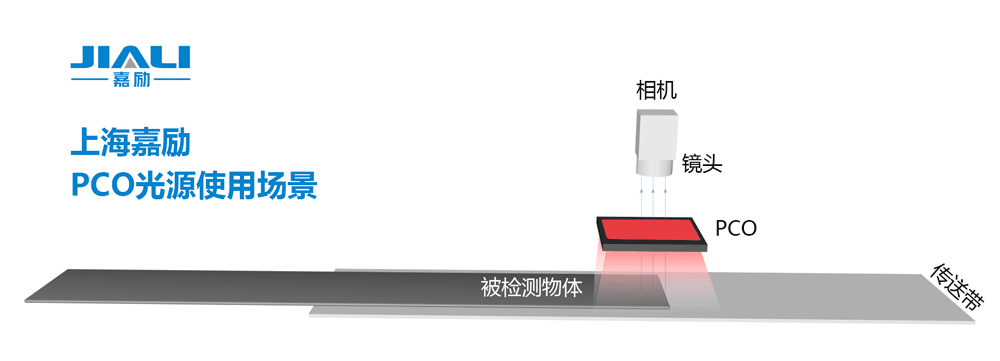

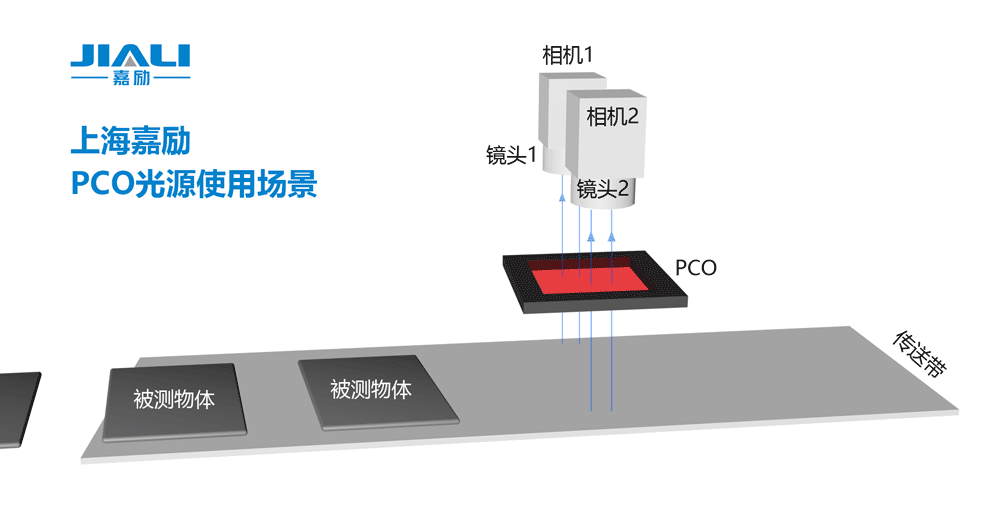

成像原理对比图

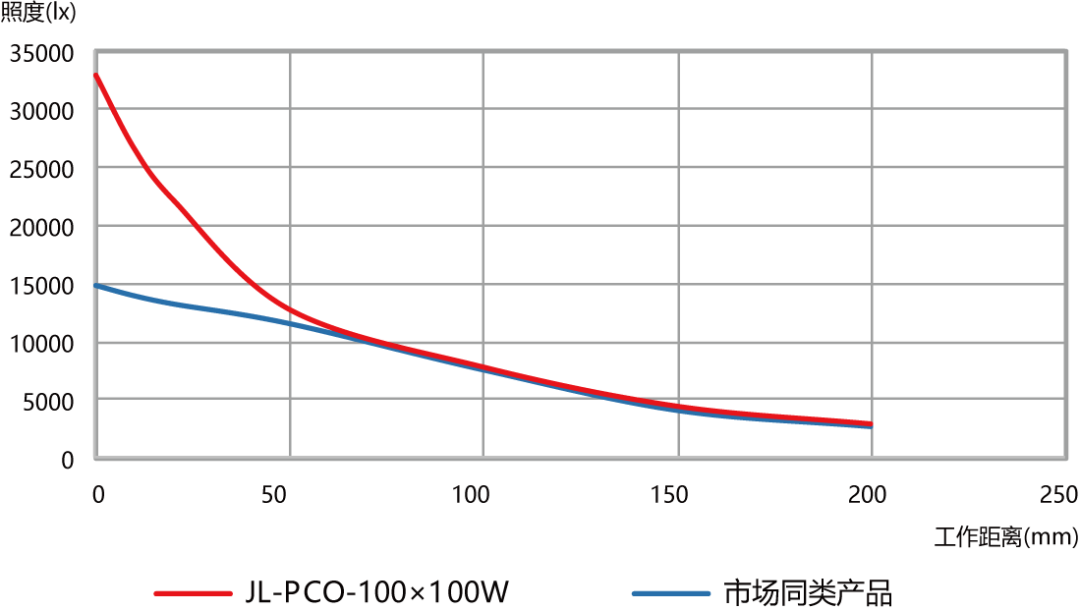

照度对比

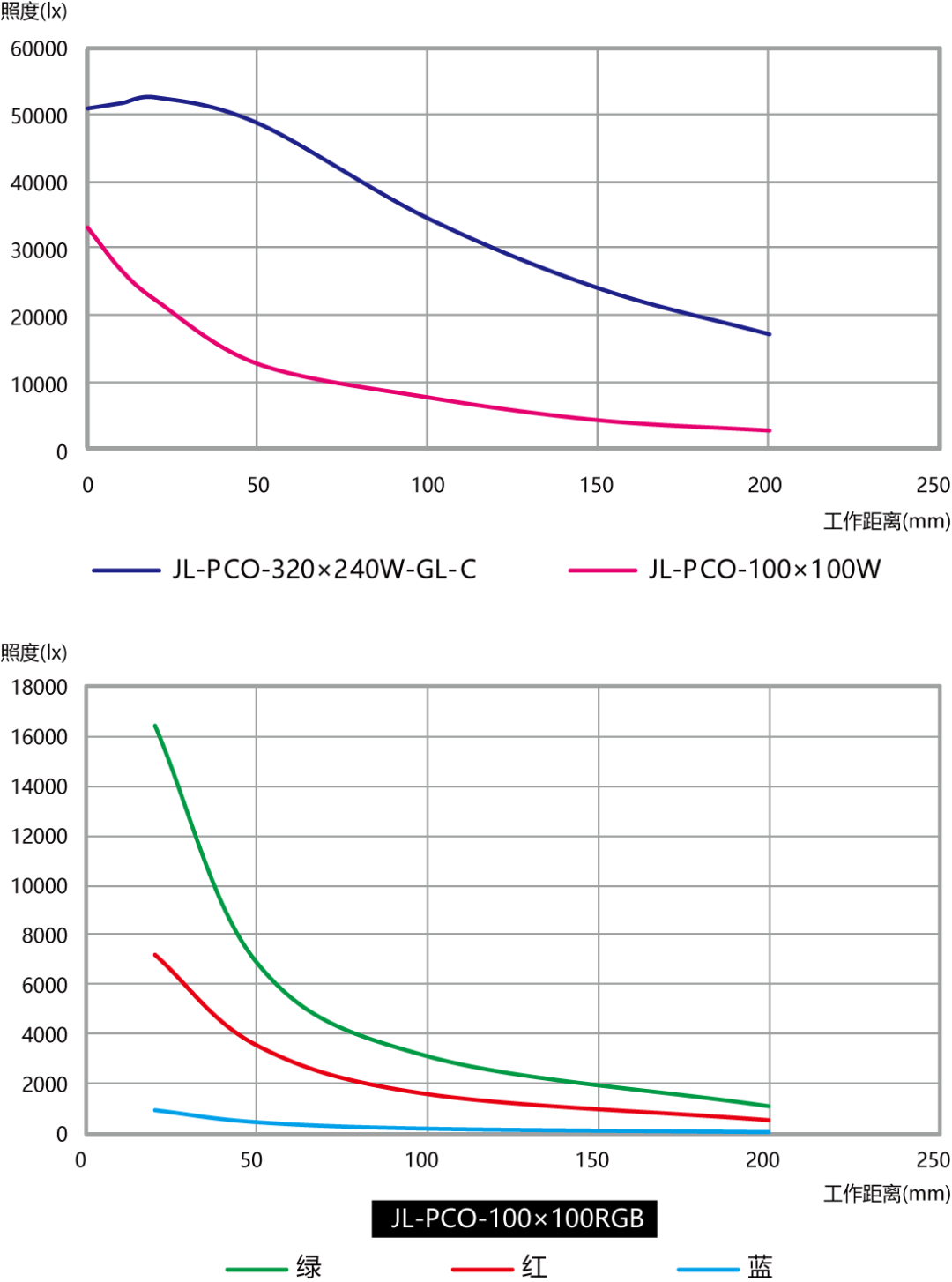

工作距离与照度分布
参数表
| 型号 | 电压/功率 | 适配控制器 | |
| 红色 | 白/蓝/绿色 | ||
| JL-PCO-60×60 | 24V/9W | 24V/9W |
JL-DCV恒压系列 JL-STS3恒压系列 JL-APS2恒压系列 JL-APS4-15024-6 |
| JL-PCO-60×60RGB | 24V/8.47W | 24V/8.47W | |
| JL-PCO-100×100 | 24V/9.1W | 24V/12.9W | |
| JL-PCO-100×100RGB | 24V/12.5W | 24V/12.5W | |
| JL-PCO-150×150 | 24V/15.7W | 24V/20.3W | |
| JL-PCO-150×150RGB | 24V/19.1W | 24V/19.1W | |
| JL-PCO-200×200 | 24V/20.6W | 24V/26.5W | |
| JL-PCO-200×200RGB | 24V/24.95W | 24V/24.95W | |
| JL-PCO-320×240-GL-C | / | 24V/150W（仅白色） | JL-APS2-24V10A-1（需调节电流） |
成像案例
| 电池片栅线检测 | ||
|---|---|---|
 |
||
| JL-PCO-100×100W | JL-COX2-100W | JL-DM-100W |
 |
 |
 |
| 平面同轴光源画面均匀，干扰较小，检测目标明显 | 同轴光线不均匀，画面有较大干扰，影响目标检测 | 碗灯中间开孔，会有阴影，检测目标处于阴影中，效果差 |

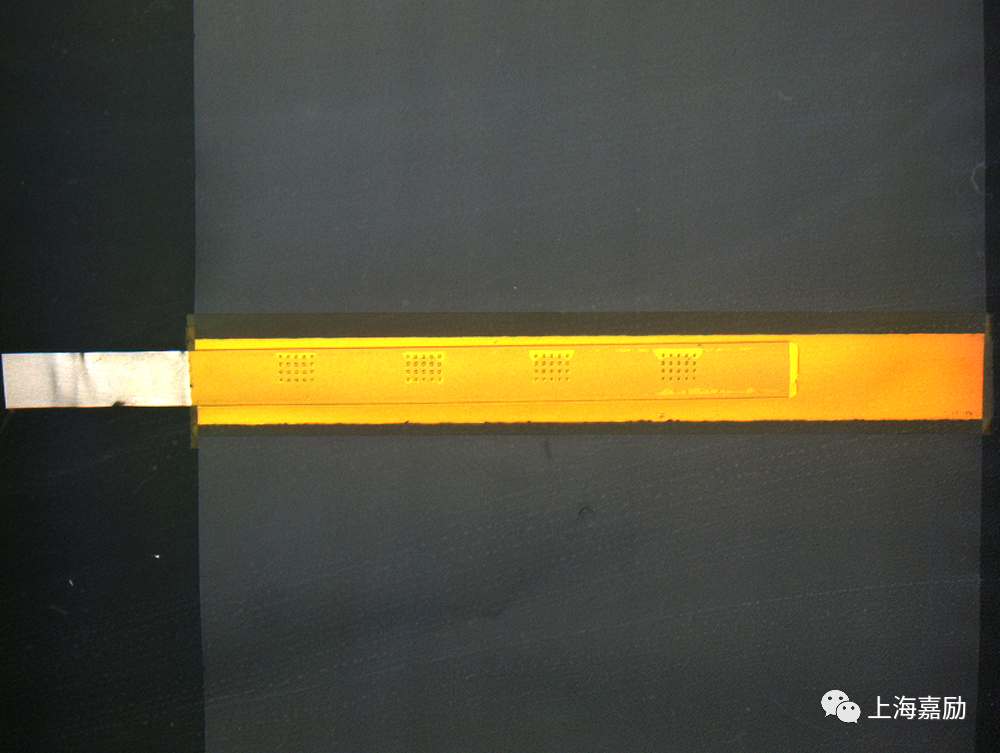

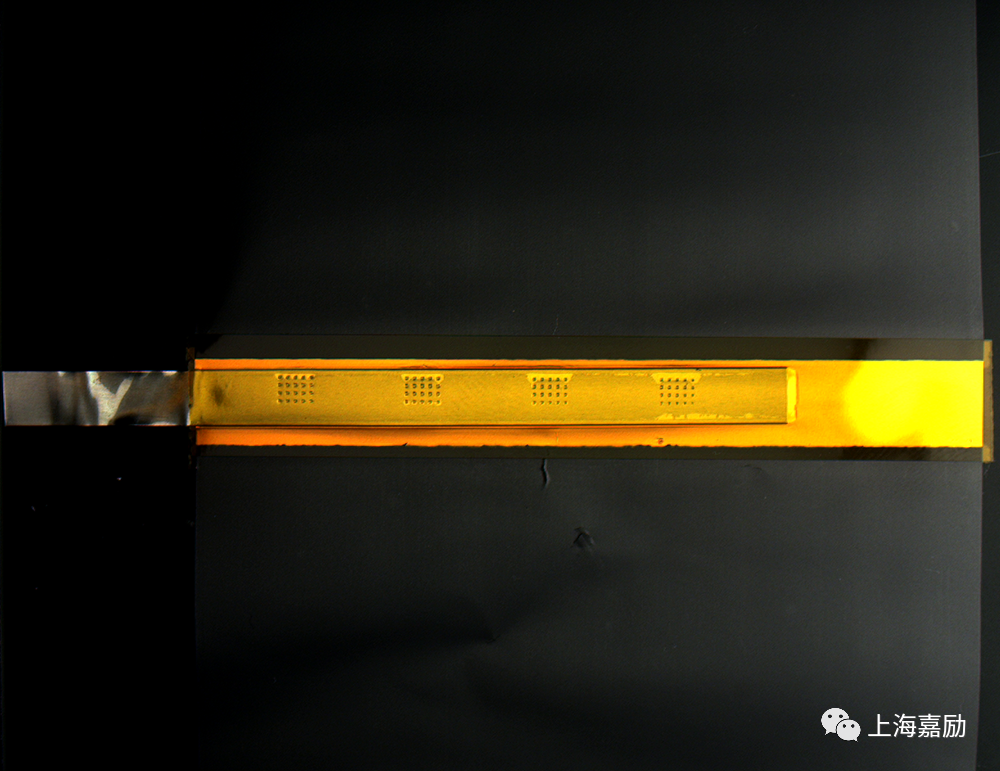

| 电极片涂布检测 | ||
|---|---|---|
 |
||
| JL-PCO-100×100W | JL-COX2-100W | JL-DM-212W |
 |
 |
 |
| 平面同轴光源效果较好 | 靠近同轴光源发光面一侧较亮，且同轴光无法避免产品褶皱的阴影，造成干扰 | 碗光中间开孔，产品反光，导致图像中间有阴影 |

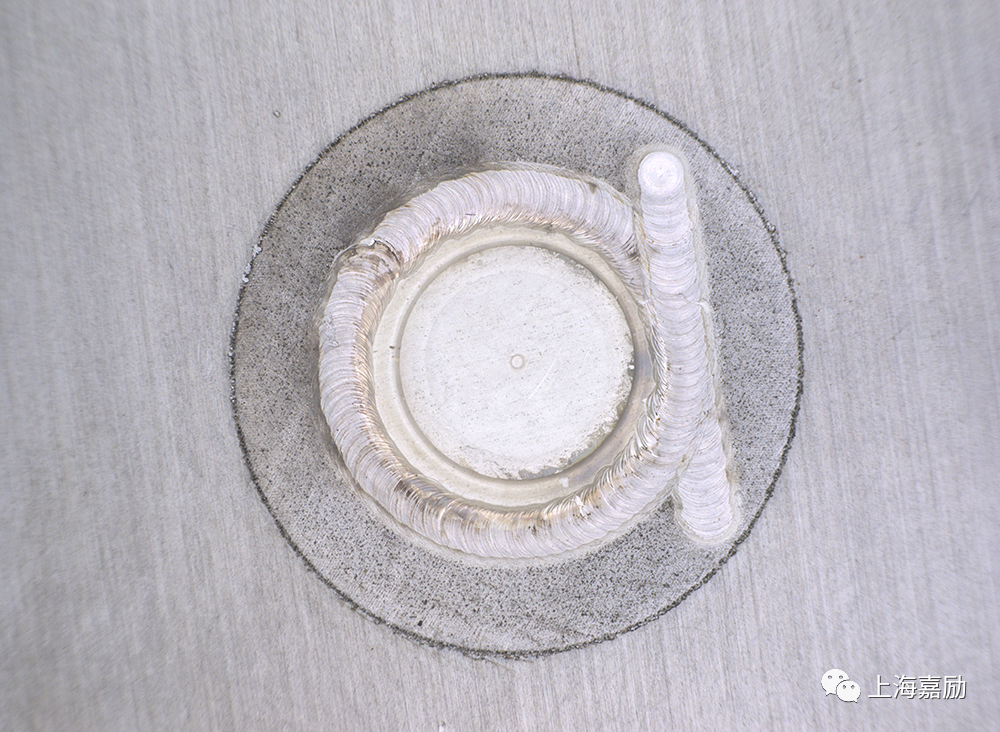

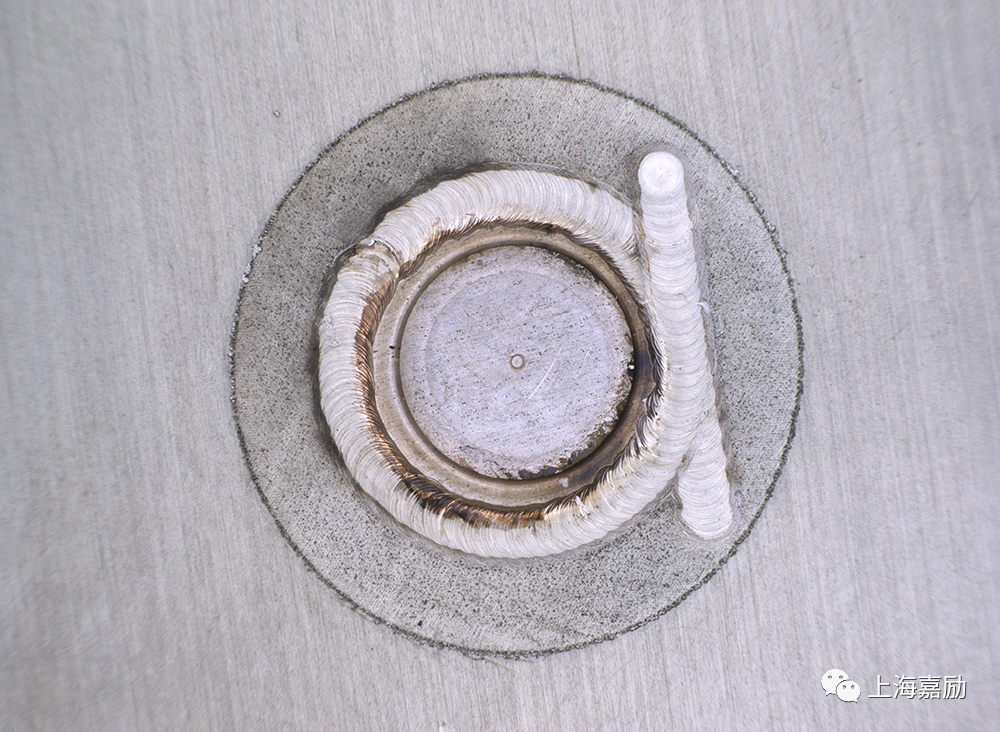

| 密封钉焊接检测 | |
|---|---|
 |
|
| JL-PCO-100×100W | JL-COX2-40W+JL-DM100W |
 |
 |
| 平面同轴光源能够多角度、均匀照射，去除焊锡边缘的阴影 | 因为密封钉焊锡高度的原因，用同轴光加碗光也无法打亮焊锡内侧 |

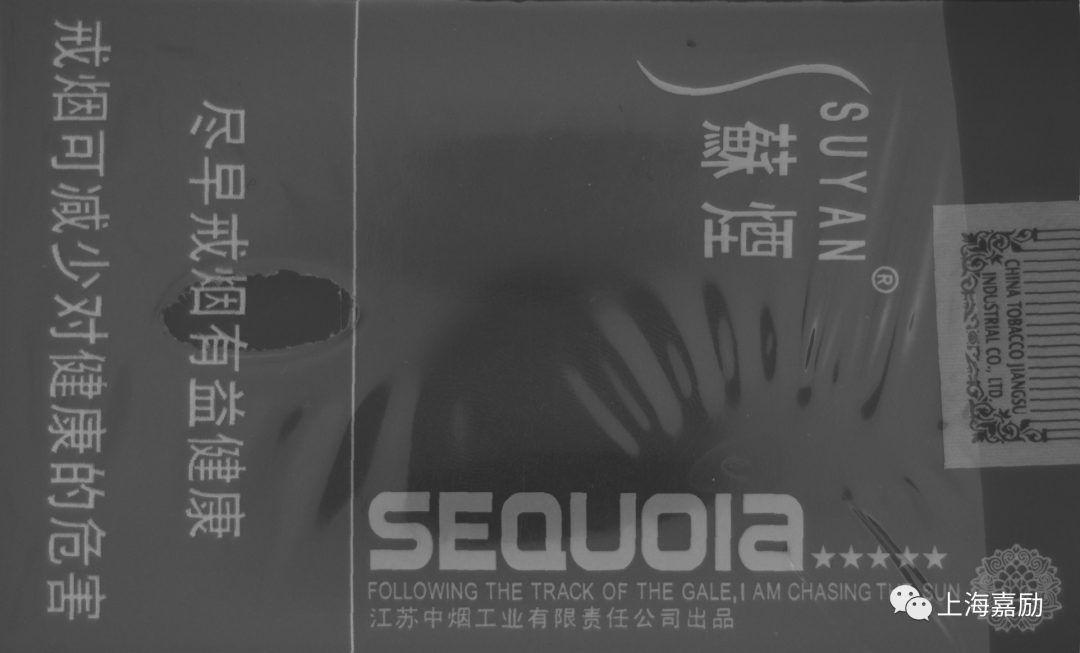

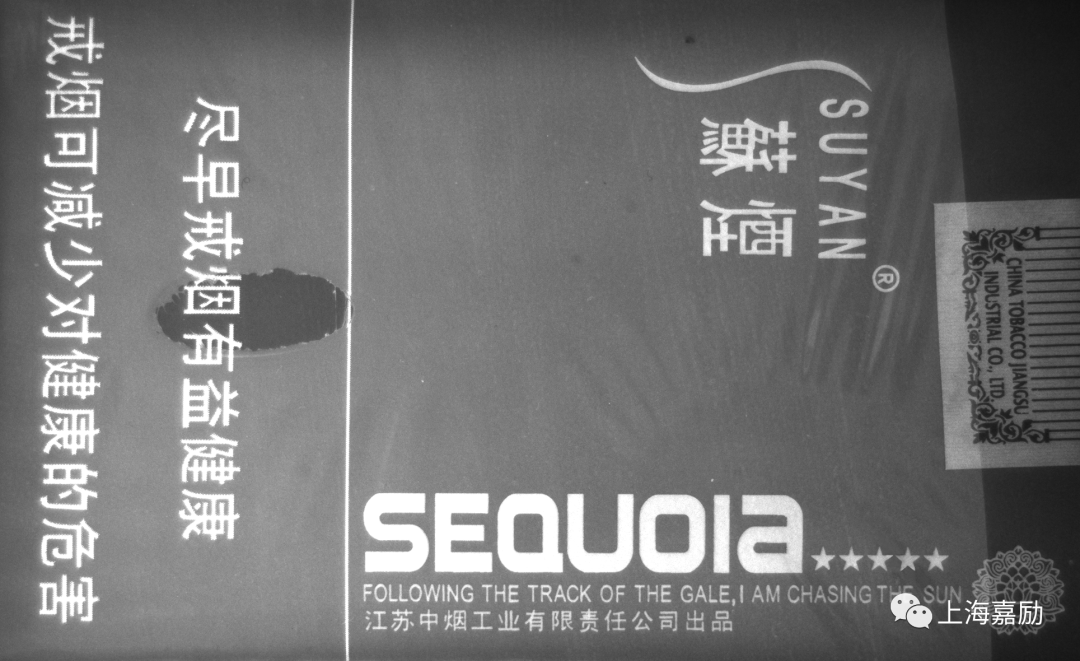

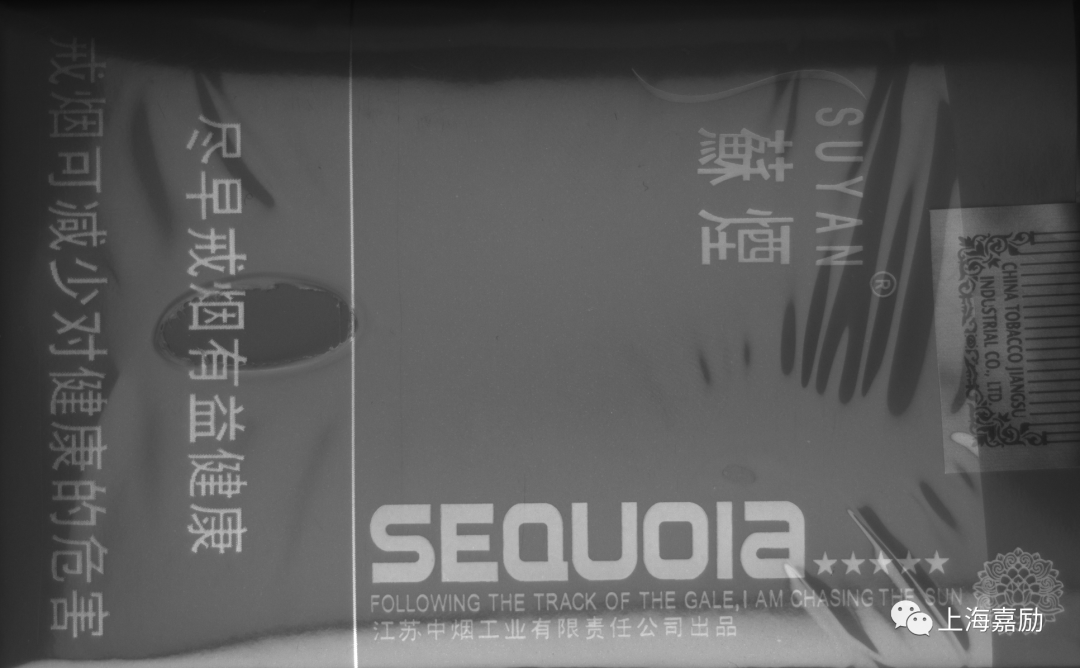

| 香烟盒包装膜破损检测 | ||
|---|---|---|
| JL-PCO-100×100W | JL-COX2-100W | JL-DM-100W |
 |
 |
 |
| 平面同轴光源均匀照射，去除包装膜褶皱阴影的干扰 | 同轴光无法避免产品褶皱的阴影，造成干扰 | 碗光中间开孔，导致图像中间有阴影 |
